Elektronik
Für die CB1000R Modelljahr 2021 habe ich nur wenige Informationen zur Elektronik gefunden. Die folgenden Angaben basieren auf eigenen Analysen und Messungen im Kabelbaum und Analogien aus den CBR1000RR SC77 Unterlagen und sind mit Vorsicht zu betrachten.
Diagnosestecker
Der EURO5-Diagnosestecker befindet sich unterhalb der Sitzbank, locker versteckt neben dem Massekabel der
Batterie. Zum Schutz ist eine Blindkappe aufgesteckt. Abweichend zu älteren Modelljahren ist die Anzahl der Steckplätze
von 4 auf 6 angewachsen.
Honda bezeichnet diesen Konnektor als DLC (Data Link Connector).

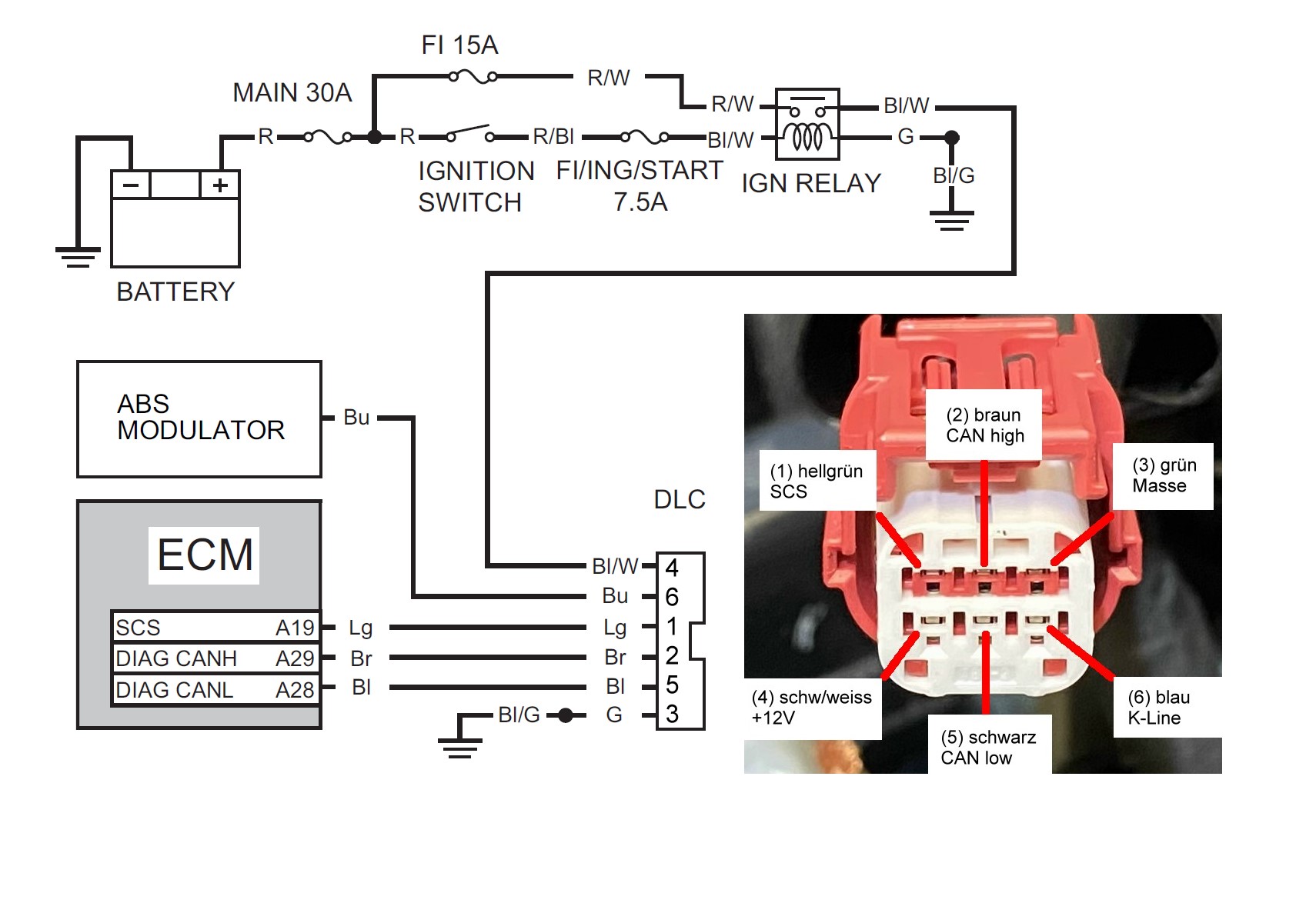

Der Stecker enthält 2 Leitungen für einen CAN-Bus, eine K-Line-Verbindung, eine SCS-Leitung sowie Masse und 12V.
Mit Hilfe der SCS-Leitung (Service Check Signal) können eventuelle Fehler ganz ohne spezielle
Testgeräte ausgelesen werden. Einziges benötigtes Hilfsmittel ist eine Kurzschlussbrücke. Die SCS-Leitung wird
damit nach Masse kurzgeschlossen, die Fehler werden danach über Blink-Codes im Cockpit ausgegeben.
Honda bietet dafür einen speziellen Stecker an (070MZ-0010300, SCS, Service Check Signal short connector).
Er enthält nur eine Verbindung zwischen SCS und Masse, ein simpler Draht erfüllt daher den gleichen
Zweck. Im Bild wird als Beispiel ein vertüddelter Widerstand verwendet. Dessen Beinchen haben zufällig den passenden
Durchmesser und der Widerstandskörper fungiert als Griff und Montagehilfe.
Das Auslesen per K-Line oder CAN wird weiter unten beschreiben.
Fehler-Codes
Fehler-Codes werden bei als DTC (Diagnostic Trouble Code) bezeichnet. Sie können von jedem der folgenden Steuergeräten erzeugt werden:
- PGM-FI, Programmed Fuel Injection (Motorsteuerung)
- BCS, Body Control System (Beleuchtung, Blinker, Lenkertaster)
- ABS
Die Fehler-Codes können über verschiedene Methoden ausgelesen werden.
Fehler auslesen über das Cockpit
Die einfachste Methode zum Aulsesen von Fehlercodes ist die entsprechende Funktion im Cockpit.
- Zündung ein
- Schaltwippe nach rechts drücken und halten bis das Settings Menü erscheint
- SERVICE Menü auswählen
- Fehler werden angezeigt
Fehler auslesen und löschen per Blink-Code
Auslesen der Fehlercodes von PGM-FI und BCS per Blink-Code über die Fehlerlampe im Cockpit:
- Zündung aus
- Kurzschlussbrücke stecken
- Zündung ein
- Blink-Codes notieren
Löschen der PGM-FI und BCS-Fehler:
- Zündung aus
- Kurzschlussbrücke stecken
- Zündung ein
- Kurzschlussbrücke entfernen
- Kurzschlussbrücke innerhalb von 5 Sekunden erneut stecken
- Das erfolgreiche Löschen wird durch den passenden Blink-Code signalisiert
Auslesen der Fehlercodes der ABS-Elektronik per Blink-Code über die ABS-Fehlerlampe im Cockpit:
- Zündung aus
- Kurzschlussbrücke stecken
- Engine-Stop-Schalter auf RUN
- Zündung ein
- Die ABS-Lampe leuchtet für 2 Sekunden, danach 3,6 Sekunden aus, gefolgt vom Fehler-Blink-Code
- Die ABS-Lampe leuchtet dauerhaft falls kein Fehler hinterlegt ist
Löschen der ABS-Fehler:
- Zündung aus
- Kurzschlussbrücke stecken
- Engine-Stop-Schalter auf RUN, Handbremshebel ziehen
- Zündung ein
- Die ABS-Lampe leuchtet für 2 Sekunden
- Den Bremshebel loslassen
- Die ABS-Lampe leuchtet erneut
- Den Bremshebel ziehen
- Die ABS-Lampe geht aus
- Den Bremshebel loslassen
- Bei erfolgreicher Löschung blinkt die ABS-Lampe 2 mal und bleibt an
Fehler auslesen per Scan-Tool
Bei dieser Methode wird ein spezieller EURO5-OBD2-Adapter mit passender (PC-)Software benötigt. Der Adapter
verbindet die Signale des EURO5-Steckers mit einer OBD2-Buchse.
Signal | DLC-Stecker | OBDII-Stecker |
---|---|---|
Masse | A | 5 |
CAN_H | B | 6 |
SCS-Line | C | 9 |
K-Line | D | 7 |
CAN_L | E | 14 |
12V | F | 16 |
Leider funktioniert hier keines der gängigen OBD2-Lesegeräte, weder per CAN noch per K-Line.
Für das K-Line verwendet Honda ein proprietäres Übertragungsprotokoll (SAE-J2809, Honda Diagnostic Serial Data Link Protocol) mit einer untypischen Initialisierung. Fast alle handelsüblichen OBD2-Adapter basieren auf einem ELM327-Design und unterstützen deshalb beides NICHT. Honda verwendet hierfür ein spezielles GST (General Scan Tool).
Die K-Line ist nur mit dem ABS und dem BCS/BCU verbunden, aber nicht mit dem PGM-FI.
Über CAN sollte eigentlich ein Zugriff auf rudimentäre Diagnosedaten möglich sein. Aber auch das ist mir nicht gelungen .. :/
Diagnose sonstiges
Mit EURO5 kam die Verpflichtung dass alle abgasrelevanten Parameter per CAN auslesbar sein müssen. Deshalb
die beiden neu hinzugekommenen Kontakte. Das "alte" K-Line Signal ist weiterhin vorhanden und nutzbar.
Die Spezifikationen für EURO5 Diagnose-Verbinder sind in der
ISO 19689:2016
beschrieben.
Steckertyp:
- Serie MWT von JST, MWTRB-06-1A-R, female.
Der Diagnosestecker kann auch als nur-Stromversorger für Zusatzgeräte verwendet werden. Passende Gegenstecker
gibt es auf den üblichen Handelsplattformen.
Steckertyp:
- Serie MWT von JST, MWTPB-06-1A-R, male.
Die Kurzschlussbrücke wird ebenfalls zum Freischalten von Funktionen im TFT-Display
(Quick Shifter und Heizgriffe) benötigt.
Geschwindigkeitsgeber
Die CB1000R verwendet einen extra Sensor zur Anzeige der Geschwindigkeit. Das Signal wird nicht
aus den ABS-Sensoren abgeleitet. Wie in der Honda-Welt üblich hat er den Namen "VS-Sensor"
(Vehicle Speed Sensor) und sitzt am Getriebe, direkt hinter dem Anlasser. Er detektiert die Zähne eines
Getrieberads, möglicherweise vom 5ten Gang.
Geschwindigkeitssensor Teilenummer: 37700-MFL-761 (= Fireblade 2009 - 2021)
In den folgenden Bildern ist der Sensor in der Bildmitte zu erkennen.
Die Belegung des 3-poligen Sensor-Steckers, Ansicht auf die Kabelseite:
Kabelfarbe | Bemerkung | |
---|---|---|
schwarz/rot | 5V | |
Clip | schwarz/orange VS-Signal |
Geschwindigkeitssignal |
schwarz | Masse |
Anzahl Impulse pro Radumdrehung: ca. 82
Impulsform: Rechteck, 0 .. 4,6V
Der Ausgang kann nicht statisch arbeiten, d.h. sehr langsame Bewegungen erzeugen keine Impulse (AC-Kopplung).
Um die elektrischen Signale besser verfolgen zu können muss der Luftfilterkasten ausgebaut werden. Im weiteren Verlauf sammeln sich die Leitungen, zusammen mit anderen Sensoren, in einem Steckverbinder der unter/hinter dem Luftfilterkasten liegt. Im Stecker wechseln einige Signale die Kabelfarbe.
Verbindungsstecker 1, Sensoren-Richtung, Ansicht auf Kabelseite
2 x 6:
Kabelfarbe | Kabelfarbe | |
---|---|---|
schwarz/rot | schwarz | |
schwarz/blau | schwarz | |
Clip | schwarz/orange VS-Signal |
rot |
Clip | X | grün/schwarz |
X | schwarz | |
schwarz | helgrün |
Verbindungsstecker 2, Gegenstück, Kabelbaum-Richtung, Ansicht auf Kabelseite
2 x 6:
Kabelfarbe | Kabelfarbe | |
---|---|---|
blau/rot | rot | |
grün/schwarz | schwarz/grün | |
rot | pink VS-Signal |
Clip |
grün/schwarz | X | Clip |
schwarz mit Ring | X | |
hellgrün | blau/gelb |
Das Geschwindigkeitssignal wechselt im Stecker die Kabelfarbe von schwarz/orange auf pink. Es verläuft weiter zum Steuergerät unterhalb der Sitzbank (u.a. für ABS), dem Stecker ganz rechts, Farbe grau/weiss.
Zweite Spalte, pink, 7te Position von "oben":
3 x 11
Kabelfarbe | Kabelfarbe | Kabelfarbe | |
---|---|---|---|
X | weiss mit Ring | X | |
pink mit Ring | grau | schwarz | |
X | X | X | |
X | X | schwarz | |
Clip | X | grün/rot | X |
Clip | X | X | weiss mit Ring |
Clip | X | pink VS-Signal |
grau/gelb |
X | pink mit Ring | X | |
X | orange/blau | X | |
X | X | X | |
X | X | schwarz |
Sicherungen
Die Box mit den Sicherungen unter der Sitzbank:
Zubehör-Stromversorgung, Option 1
Zur Stromversorgung von Zubehör im vorderen Bereich, oder am Lenker, bietet sich das Signal "12V Ignition"
(Kabelfarbe schwarz/weiss) in der Verteilerbox in der Nähe des Lenkkopfs an. Die Box befindet sich
auf dem Rahmen, vorne unter dem Tank. Dort werden gleiche Signale in einem Signalknoten miteinander verbunden.
Kabelfarbe | Bemerkung |
---|---|
rot oder schwarz/rot | 5V für Sensoren |
grün/schwarz | Masse / Klemme 31/ Batterie- |
schwarz/weiss | 12V Zündung / Klemme 15 |
Nur zur Vervollständigung. Der zweite, darunterliegende Verteiler, verknüpft den internen CAN-Bus.
Kabelfarbe | Bemerkung |
---|---|
schwarz | CAN low |
braun | CAN high |
schwarz/weiss | 12V Zündung / Klemme 15 |
Die Absicherung des 12V-Ignition-Strangs erfolgt über die Sicherung "FI 15A". Geschaltet wird alles über das "Main Relais" (und natürlich das Zündschloss).
Zubehör-Stromversorgung, Option 2
Auch über den Diagnose-Stecker ist eine Versorgung möglich.
Pin[4] (schwarz/weiss) ist direkt mit dem unter Option 1 genannten 12V-Ignition-Strang
verbunden.
Pin[3] (grün) ist mit der generellen Fahrzeug- bzw. Batterie-Masse verbunden.
Zubehör-Stromversorgung, Option 3
Die Black-Edition hat als besonderes Extra einen USB-Ladeadapter. Die Positionierung unter der hinteren Sitzbank ist leider
unglücklich und kaum zu gebrauchen. Interessant und brauchbar, für andere Projekte, ist aber sein Versorgungsstecker.
Die Belegung des Versorgungssteckers:
Kabelfarbe | Bemerkung | |
---|---|---|
Clip | grün | Masse |
Clip | grau | 12V (Klemme 15) |
Das graue Kabel ist über die Sicherung "OP 10A" abgesichert.
Batterie
Yuasa YTZ10S, 12V Blei-Akku, 9.1Ah, Kaltstartstrom 190A
Yuasa gibt für die Erhaltungsladung eine Spannung von 13,8V@10°C an (=2,3V pro Zelle). Bei höheren
Temperaturen reduziert sich der Wert auf z.B. 13,4V@30°C (=2,24V pro Zelle).
Die Normalspannung der geladenen Batterie liegt im Bereich 12,6 ... 12,8V.
Den "Gesundheitszustand" der Batterie kann man nur sehr eingeschränkt an Hand der Leerlaufspannung beurteilen.
Bestenfalls kann man sagen dass sie defekt ist wenn die Normalspannung nicht mehr erreicht wird.
Stromverbrauch
Der Ruhestrombedarf der Elektronik, gemessen direkt an den Batterieklemmen, beträgt 0,12mA. Auf ein Jahr hochgerechnet entspricht das
ca 1Ah.
Im aktiven Zustand (Zündung ein, Motor aus) steigt der Strom auf 2,47A.
Honda-Abkürzungen
- ABS: Anti-lock Brake System
- APS: Accelerator Position Sensor
- CKP sensor: Crankshaft Position sensor
- CMP sensor: Camshaft Position sensor
- DLC: Data Link Connector: Diagnoseschnittstelle
- DTC: Diagnostic Trouble Code
- ECM: Engine Control Module
- ECT sensor: Engine Coolant Temperature sensor
- ECV: Exhaust Control Valve
- ECV: POT Exhaust Control Valve Potentiometer
- EGCA: Exhaust Gas Control Actuator
- EOP switch: Engine Oil Pressure switch
- EVAP: Evaporative Emission
- HISS: Honda Ignition Security System
- IAT sensor: Intake Air Temperature sensor
- IMU: Inertia Measurement Unit
- MAP sensor: Manifold Absolute Pressure sensor
- MCS: Motorcycle Communication System
- MIL: Malfunction Indicator Lamp
- PAIR: Pulsed Secondary Air Injection
- PGM-FI: Programmed Fuel Injection
- SCS short connector: Service Check Signal short connector
- TBW: Throttle By Wire
- TP sensor: Throttle Position sensor
- VS sensor: Vehicel Speed Sensor: Geschwindigkeitsgeber
