Temperaturbegrenzer
In die Ansteuerleitung des Brenners sind 2 Temperaturbegrenzer fest eingeschleift. Sie sind am Bedienpanel,
hinter der Fontblende, befestigt.

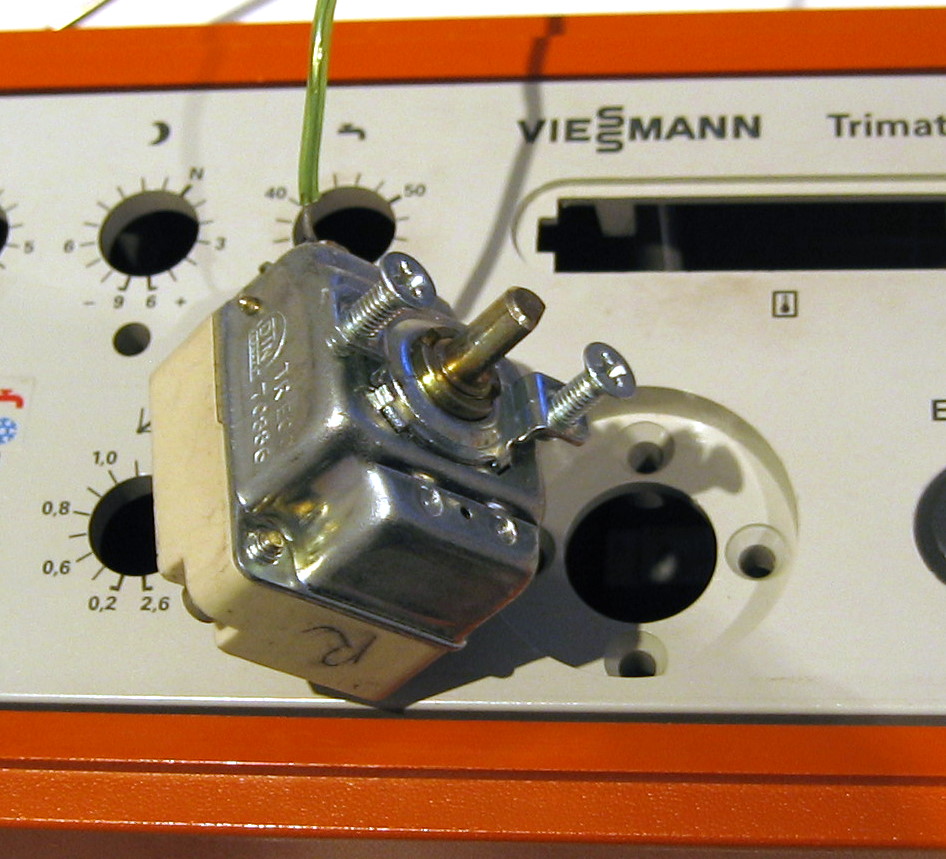

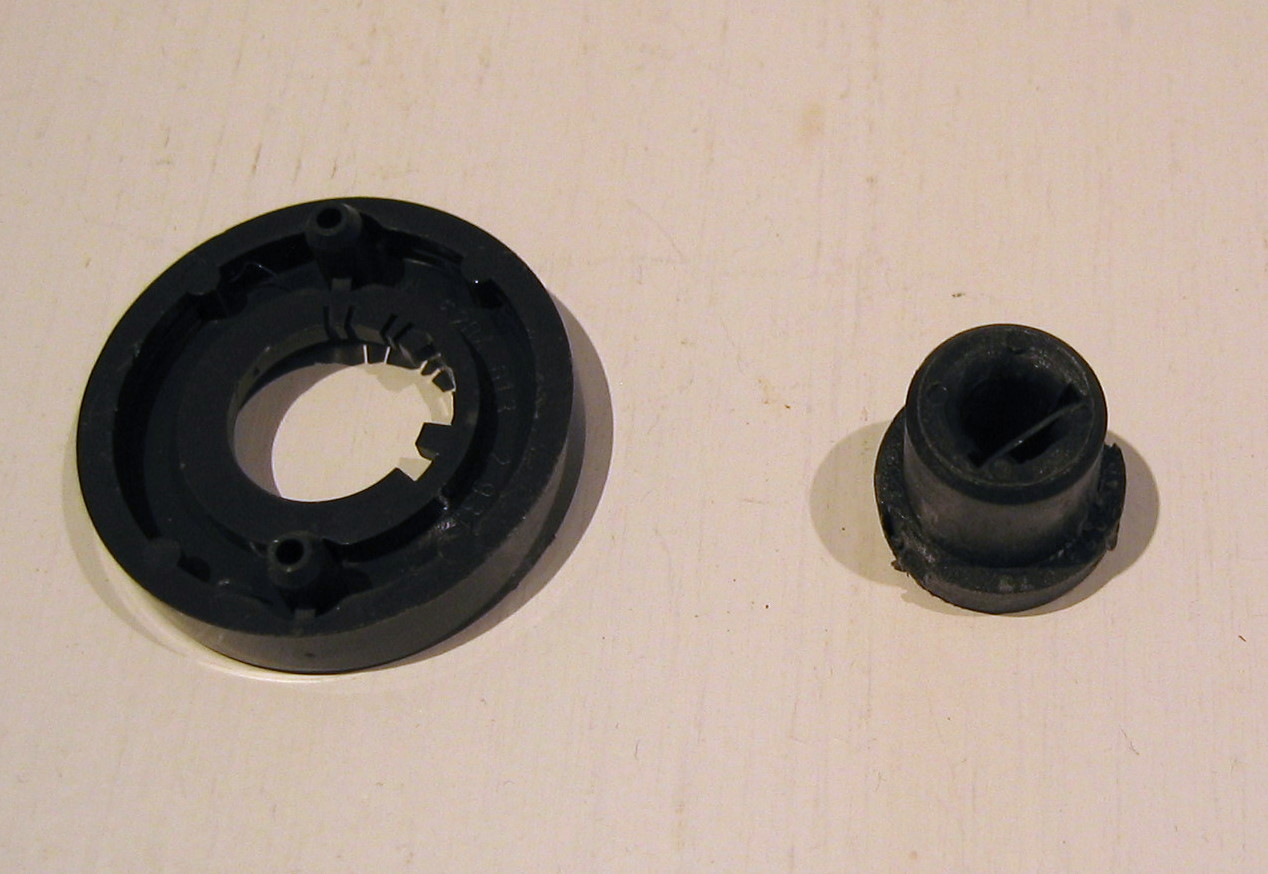

Das Bauteil links ist der sog. "Temperaturregler" ("TR", 55.10215.210, TR EGO 70886). Er unterbricht die Stromzufuhr zum
Brenner sobald die eingestellte Grenztemperatur (75°C) überschritten wird. Die Unterbrechung wird wieder
aufgehoben wenn die Temperatur weit genug abgesunken ist. Die Grenztemperatur kann um ein paar Grad in beide
Richtungen verändert werden.

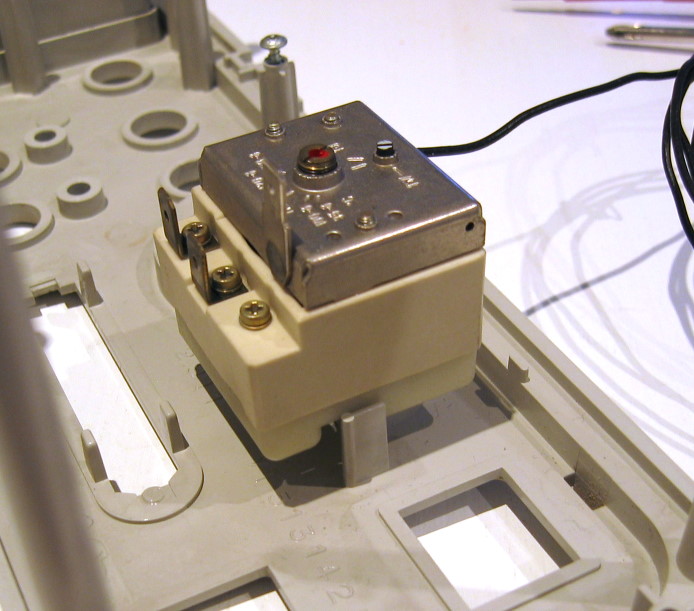

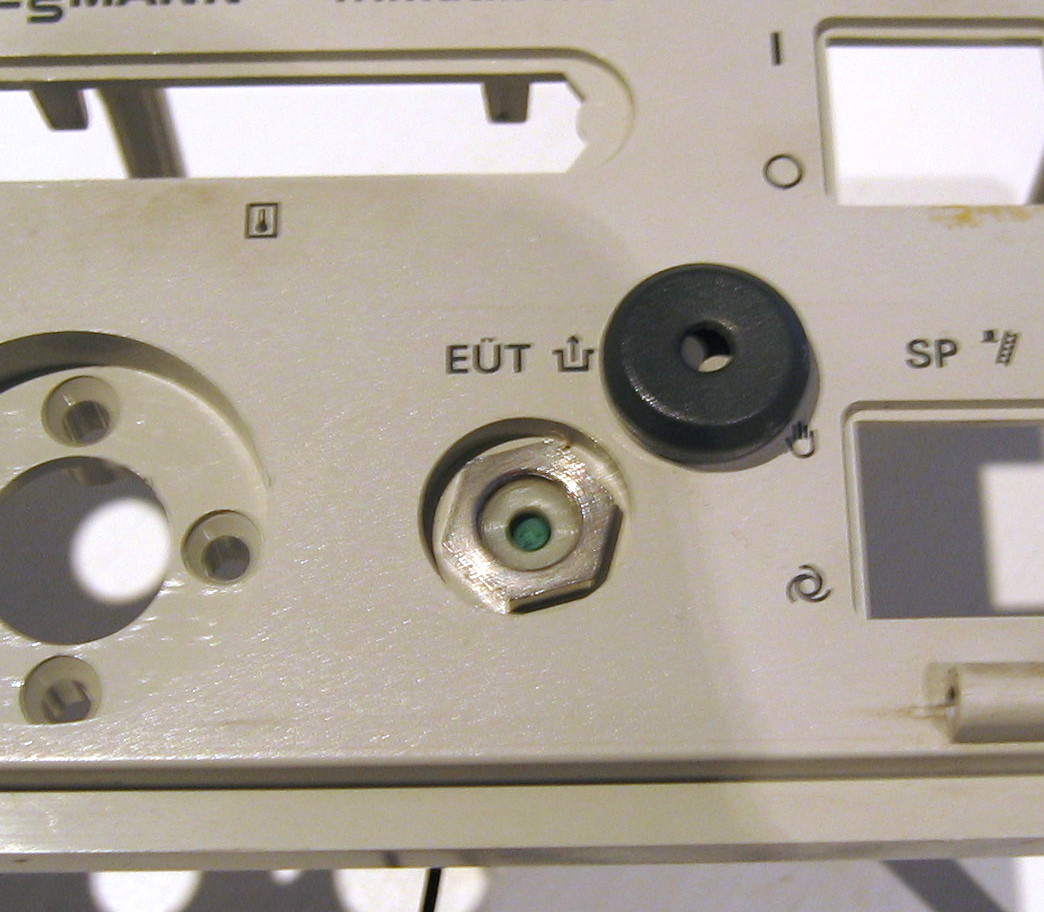

Der zweite Regler ist der sog. "Sicherheitstemperaturbegrenzer" ("EÜT", Vi-9503 503, RAF 11/2557T). Seine
Schaltgrenze liegt nominal bei 110°C. Sobald er auslösst bleibt die elektrische Verbindung dauerhaft unterbrochen. Die
Sperre kann durch Drücken eines Stifts zurückgesetzt werden. Die eingestellte Schaltgrenze ist auf der Rückseite
einstellbar.
Der Name sagt eigentlich alles. Es ist die letzte Sicherung um den Kessel und die Anlage vor zu hohen
Temperaturen zu schützen.
Bei beiden Schaltern wird die Temperatur über Kapillarrohre bestimmt. Das ist ein rein mechanisches System
dass auf der Ausdehnung heisser Flüssigkeiten basiert und sehr zuverlässig und robust funktioniert. Das
verdickte Ende ist der eigentliche temperaturempfindliche Bereich. Als Laie kann man die Kapillare leicht mit
Erdungskabeln verwechseln.
Diese Kapillarrohre dürfen nicht geknickt oder durchgenkipst werden. Ihr Zustand und die korrekte
Positionierung der Endstücke sind essentiell für die Sicherheit der Anlage.
Im Schaltplan kann man die Reihenschaltung der diversen Schalter erkennen (L1 folgen):
Anlagenschalter - Sicherheitstemperaturbegrenzer - Temperaturregler - Brenner-Relais - Feuerungsautomat
Im Normalfall wird der Brenner über das Relais K1 und die normale elektronische Regelung ein- und ausgeschaltet.
