Schalterplatine
In der Frontplatte der Steuerung befinden sich 6 Drehschalter zum Einstellen der diversen Temperaturen,
Heizkennlinien und Programme. Dazu eine rote und eine grüne LED.
Die Schalter sind in einem Modul zusammengefasst und über einen 16-poligen Steckverbinder (X2) mit der
Grundleiterplatte verbunden. Das Modul ist mit 5 (Torx-)Schrauben an der Innenseite der Frontplatte befestigt.

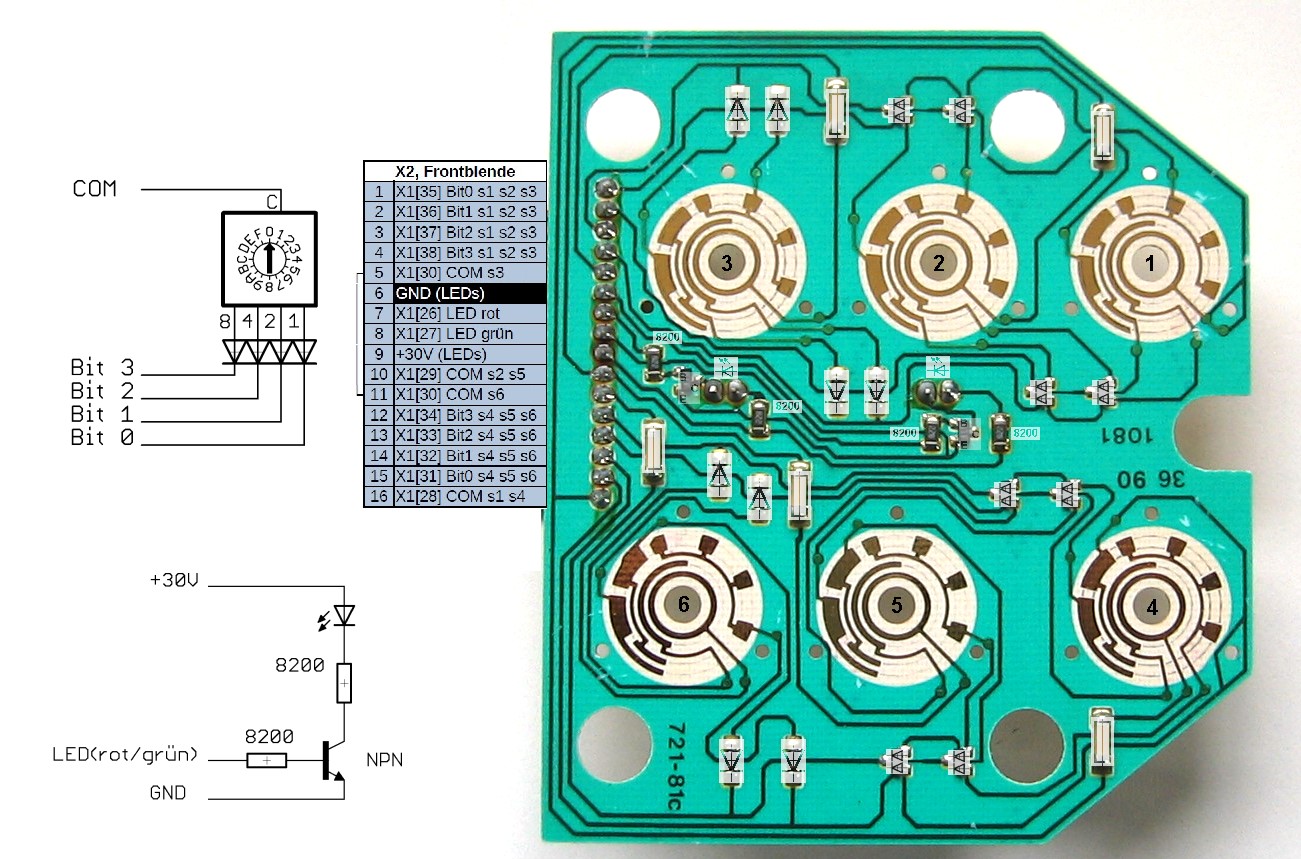

Jeder Drehschalter hat 4 Signalausgänge und 16 Positionen die ein 4-Bit Wort bilden. Die Auswertung erfolgt
über eine Matrix-Verschaltung mit Dioden. Die COM-Leitungen werden der Reihe nach angesteuert und das jeweilige
Bit-Pattern ausgelesen. Die Signale werden von der Regelbox kontrolliert, ebenso die Ansteuerung der beiden LEDs.
Die Steckverbinder X1 (Regelbox) und X2 (Schalterplatine) sind direkt miteinander verbunden.

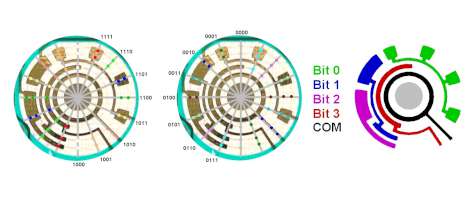

Der Schleifer hat 6 Finger, der innere liegt dauerhaft auf dem COM-Anschluss. Die restlichen erzeugen beim Drehen
die Zählsequenz 0000 .. 1111. Alle Kontaktpads habe das identische Layout und die gleiche Nullposition, die Mechaniken
sind identisch. Die Richtung der Markierung auf dem Drehknopf für die Programmwahl ist abweichend um ca 90°
verdreht gegenüber den restlichen Drehknöpfen.

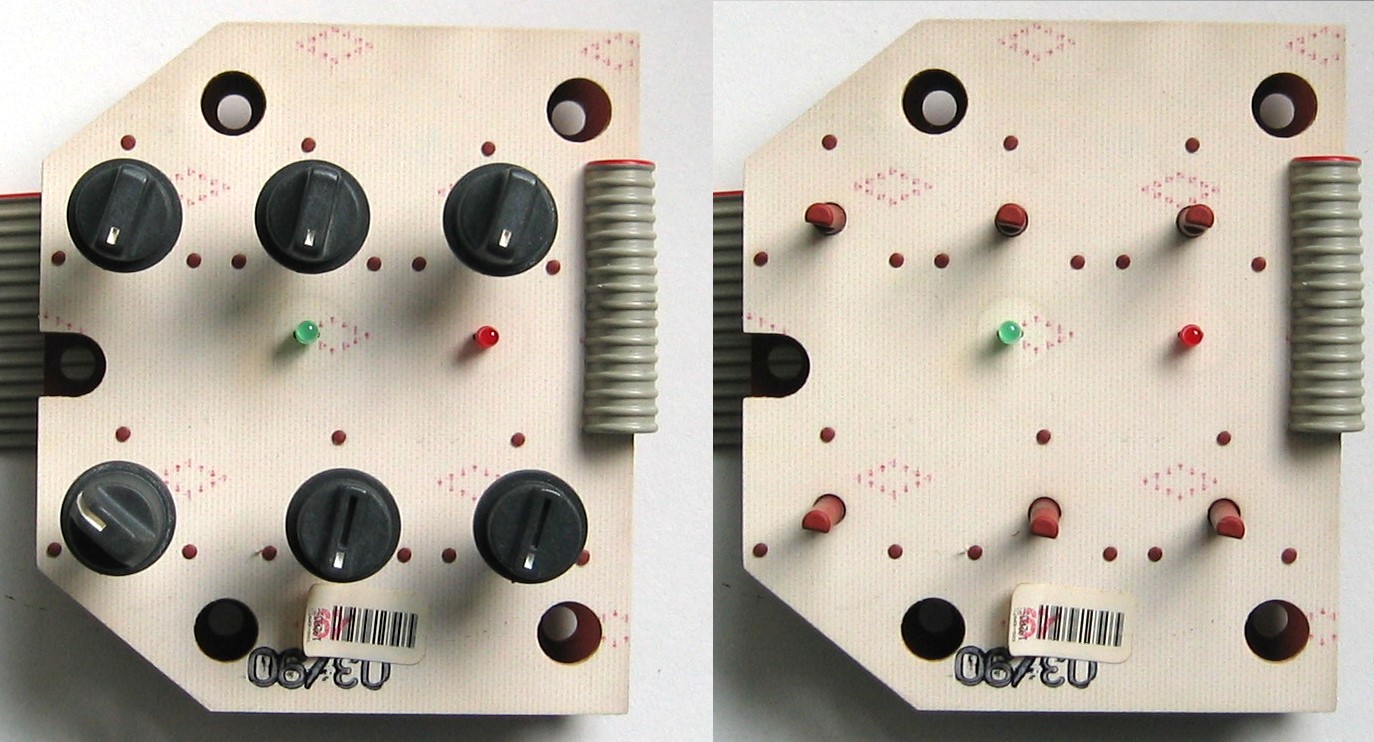

Positionen der Drehschalter bei Pattern "0000":
Reinigung der Kontakte

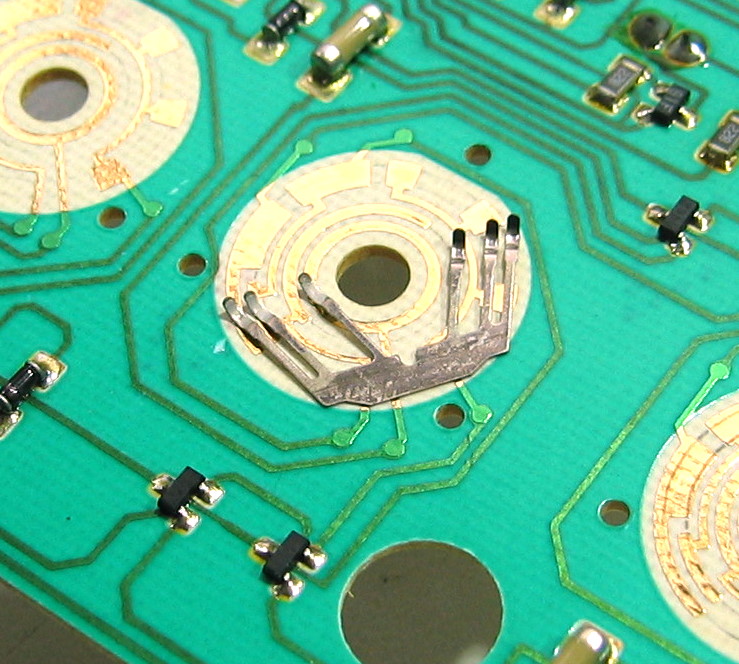

Die Kontaktpads auf der Platine sind vergoldet und sollten keine Probleme machen. Aber die Schleifkontakte
enthalten Silber und laufen deutlich an und verhindern einen zuverlässigen elektrischen Kontakt.
Sie sollten unbedingt gereinigt werden!
Die Dreh-Mechanik und Rastung ist sehr solide und stabil ausgeführt. Das erweckt den irreführenden Eindruck dass
mit dem Schalter alles in Ordnung wäre..

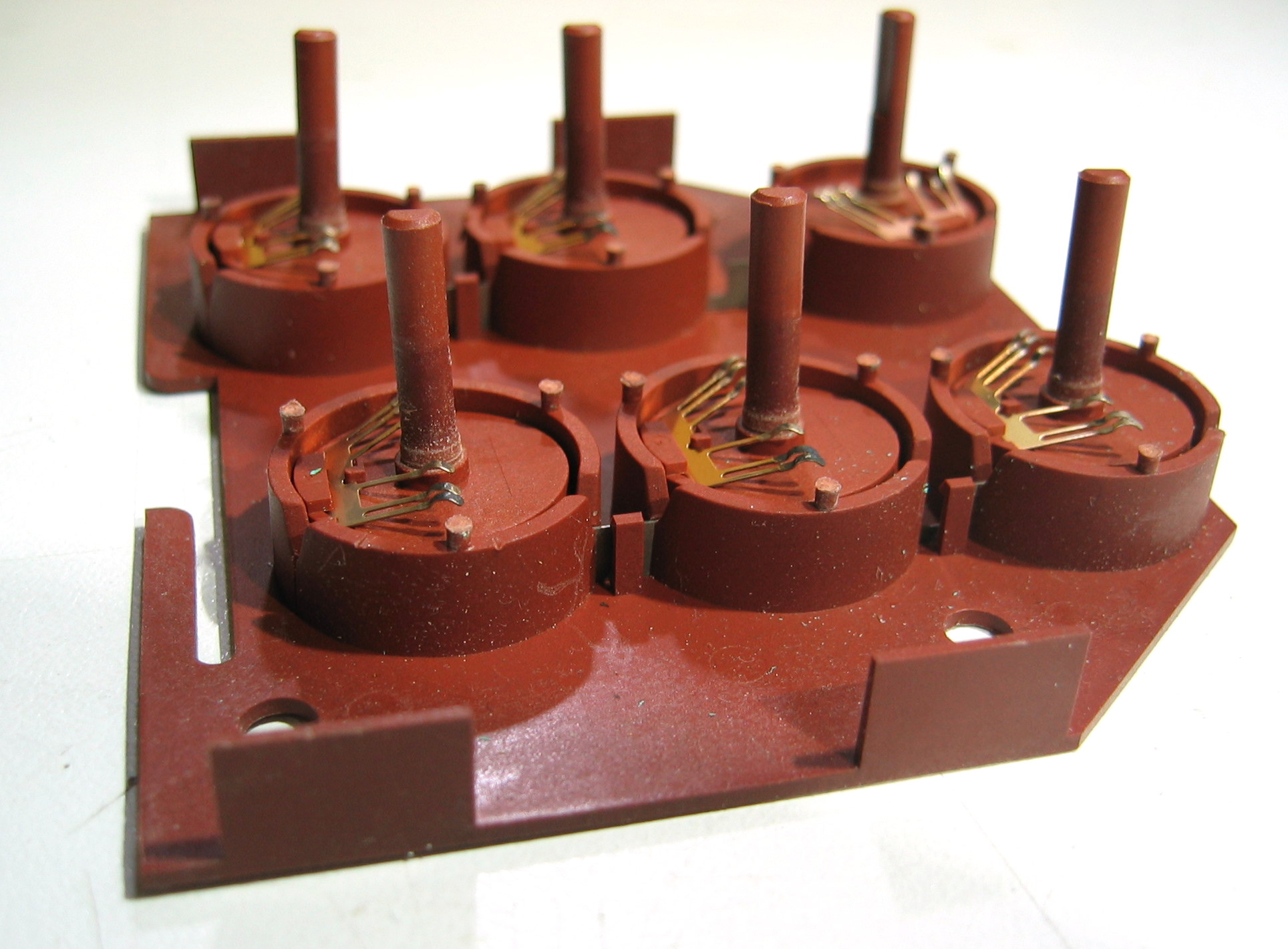

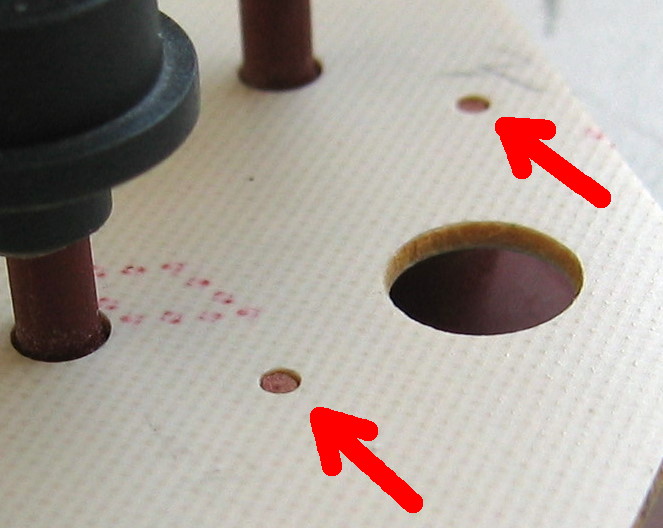

Das hintere Gehäuse (dunkelrot) und die Platine sind über kleine, verschmolzene und verstemmte Plastikstutzen
miteinander verbunden, 18 Stück, jeweils 3 Stück rund um jeden Schalter. Wenn man die Köpfe entfernt (z.B. mit
einer Klinge) dann kann man die Teile separieren. Beim "Auseinanderhebeln" unbedingt darauf achten keine der
SMD-Komponenten zu beschädigen.

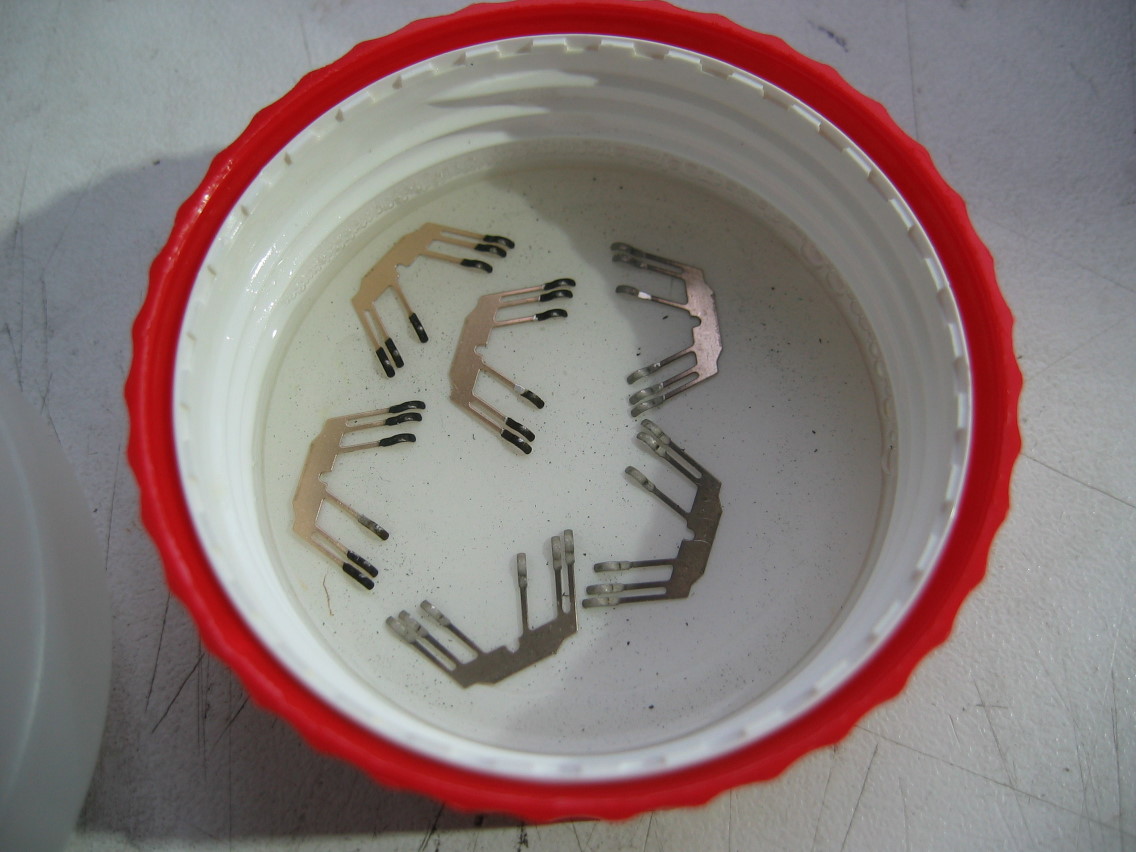

Die Schleifer-Finger können mit einem normalen Silber-Reiniger-Bad einfach und schonend gereinigt werden.

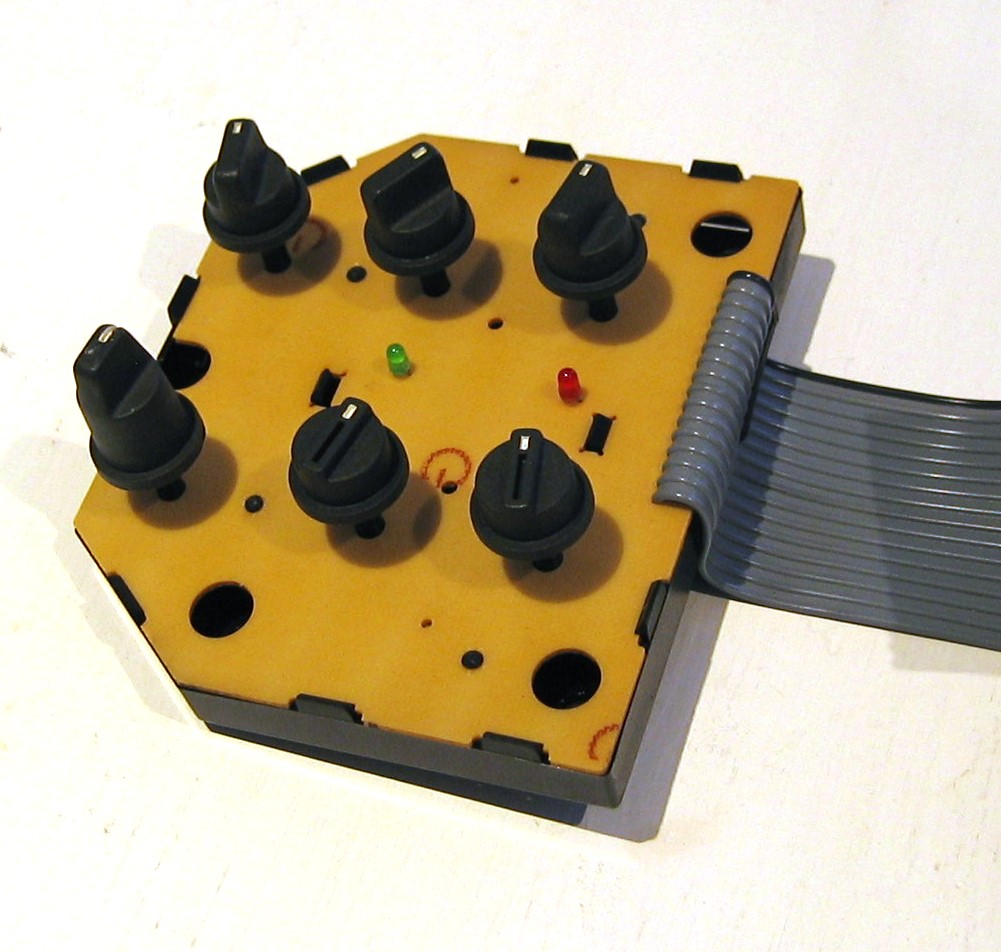

Spätere Version
Der mechanische Aufbau wurde in späteren Boxen (z.B. 7450 263) scheinbar leicht geändert, die Teilenummer
(9506 874) wurde beibehalten.
