Die Heizung reparieren
Eine so alte Heizung wird mit hoher Wahrscheinlichkeit schon eine Reparatur-Historie haben und möglicherweise
immer noch irgendwelche Defekte mit sich herumtragen. Wenn es um den Kessel und den Brenner geht hilft eine
regelmässige Wartung und Reinigung die Zuverlässigkeit der Gesamtanlage zu erhöhen. Aber ein Heizungstechniker kann
die Elektronik beim Service nur auf ganz grobe und offensichtliche Fehler überprüfen. Seine Arbeit verringert
prinzipiell NICHT die Ausfallwahrscheinlichkeit der Elektronik. Die Elektronik altert unweigerlich und wird
irgendwann versagen. Es handelt sich hier um 30+ Jahre alte Elektronik die 24/7 in Betrieb ist und nicht für
so lange Laufzeiten ausgelegt wurde.
Die im folgenden genannten Stellen scheinen bei dieser Trimatik-Baureihe anfällig für alterungsbedingte Defekte
zu sein. Auch wenn das Problem andere Ursachen hatte, und (vermeintlich?) behoben ist, kann ich nur dringend
empfehlen die Bauteile als begleitende präventive Massnahme zu bearbeiten bzw. zu erneuern!
Alle Fehlerursachen sind für einen Elektroniker prinzipiell leicht zu beheben. Einzige Hürde ist das Ausbauen und Zerlegen der Steuerung mit ihren vielen elektrischen Anschlüssen.
Drehschalter in der Frontplatte
Das Bedienmodul mit den Drehschaltern in der Frontplatte ist nicht mehr
als Neuteil verfügbar. Es sollte unbedingt zerlegt und gereinigt werden. Jeder kleine Kontaktfehler wirkt
sich direkt auf die Regelung aus. Details dazu finden sich im
Unterkapitel.
Die Hauptleiterplatte
Die Hauptleiterplatte ist eine wichtige Kernkomponente und enthält die Relais
und das Netzteil. Durch den Austausch eliminiert man alle
Unwägbarkeiten bezüglich der Relais oder des Netzteils. Ihr Ausbau wird im Kapitel
"Details" näher beschrieben.
Neue Exemplare sind nicht mehr verfügbar. Die Relais und den Kondensator zu tauschen ist aber ausreichend.
Der Schornsteinfegerschalter
Dieser Prüfschalter ist in die Frontplatte geklippst und kann ohne
Demontage der Elektronik getauscht werden. Einen Originalen würde ich nicht empfehlen, der Ersatztyp ist besser.

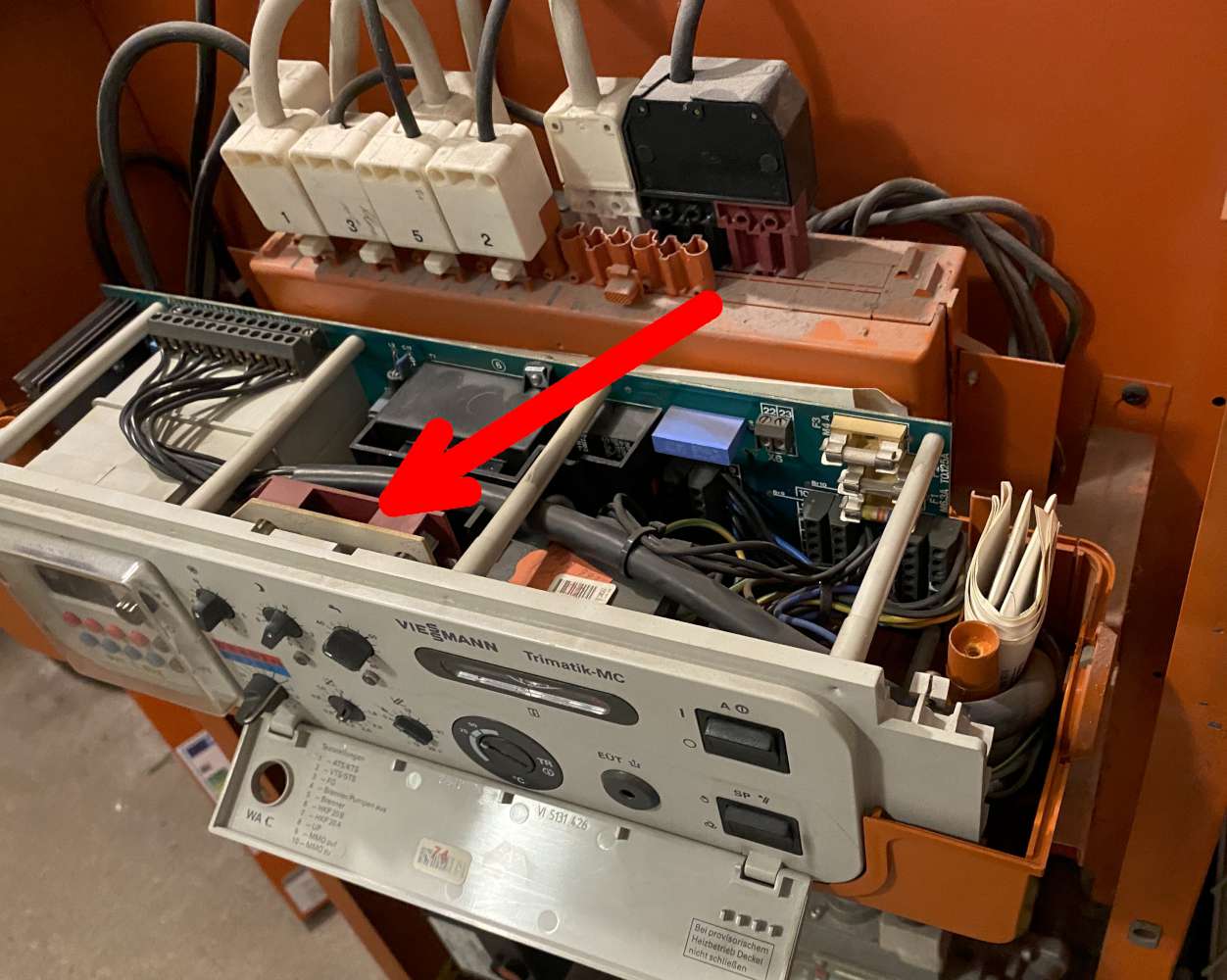

Der Feuerungsautomat
Der
Feuerungsautomat
muss nicht zwingend gewechselt werden. Er ist schwer zu bekommen und auch teuer.
Es sitzt geklippst in einem Sockel und ist leicht austauschbar. Dieser Bereich ist allerdings kritisch für die
Sicherheit der Anlage und alle Arbeiten hier sollten einem Heizungsfachmann überlassen werden.
Die Abschätzung ob er getauscht werden sollte hängt stark von seiner bisherigen Laufzeit ab. Er ist für
eine Lebensdauer von ca. 250000 Zündungen ausgelegt (ca 10 Jahre).
Eine Fehleranzeige im Feuerungsautomat bedeutet üblicherweise nicht automatisch dass er defekt. Die Ursachen
liegen viel wahrscheinlicher bei den Zündelektroden oder der Flammüberwachung.
Hocheffizienzpumpen
Hocheffizienzpumpen (z.B. Grundfos Alpha2) können die Relais zerstören. Abhängig von den Details ihrer Elektronik
können im Einschaltmoment extem hohe Spitzenströme auftreten. Die Relais sind dafür nicht ausgelegt und werden
beschädigt. Zur Unterdrückung der Stromspitzen sollte ein 4 Ohm NTC 9,5A Thermistor in die Pumpenzuleitung
eingeschleift werden.
Ersatzteile
Bei der Ersatzteilversorgung ist besonders der Feuerungsautomat ein
grosses Problem. Er wird nicht mehr hergestellt, kann/darf/sollte nicht repariert werden und es gibt keinen Ersatztyp.
Die Grundleiterplatte 7814 433 wird seit langer Zeit nicht mehr
produziert. Man findet sie aber trotzdem gelegentlich als "Neuteil" bei Händlern im Angebot ("new old stock").
Häufig wird sie auch als "überholtes" Gebrauchtteil angeboten. Wenn wirklich die Relais und der Elko
ausgetauscht wurden dann ist das eine gute Lösung. Auf der Leiterplatte ist sonst nichts was vorhersehbar altert.
Viessman hat
viele Modellvarianten mit identischer Grundleiterplatte
gebaut. Es ist sehr wahrscheinlich dass dabei ebenfalls viele identische sonstige Komponenten verwendet wurden. Man
kann daher diese Modelle bei der Teilesuche mit einbeziehen.
Die Relais kann man mit einigem Aufwand auch selbst austauschen.
Den Elektrolykondensator zu tauschen ist vergleichweise einfach und unkritisch.
Es gibt jede Menge gute und passende Ersatztypen.
